thk直线导轨HSR-不锈钢导轨HSR15AM

thk直线导轨HSR-不锈钢导轨HSR15AM--点击浏览大图

所属目录:直线滑轨

搜索关键字:thk直线导轨HSR-不锈钢导轨HSR15AM

信息简介:thk直线导轨HSR-不锈钢导轨HSR15AM

thk直线导轨HSR-不锈钢导轨HSR15AM详细信息:
“thk直线导轨HSR-不锈钢导轨HSR15AM”参数说明
是否有现货: 认证: THK特许经销商
品牌: thk 种类: 直线导轨
滑行轨迹: 直线导轨 滑轨宽度: 15
滑块个数: 自定 额定动载荷: 10.9KN
材质: 高碳钢、不锈钢 额定静载荷: 15.7KN
型号: HSR15AM 规格: 15
商标: thk 包装: thk原装
“thk直线导轨HSR-不锈钢导轨HSR15AM”详细介绍

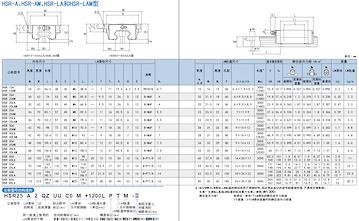

THK导轨-世界标准HSR型

钢球沿着HSR导轨和滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在滑块上的端盖板,使钢球列循环运动。HSR滑块采用保持板将钢球保持住,因此即使从轨道中抽出滑块,钢球也不会脱落(HSR8、10和12型除外)。

为使滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用。并且因能施加均等的预压,从而既能一边维持较低的磨擦系数,又加强了4个方向的刚性。同时,因断面高度低,并且对滑块进行了高刚性设计,从而能获得稳定的高精度直线运动。

【 还备有不锈钢型】

HSR滑块、导轨、钢球也可采用不锈钢制造。

滑块种类:

径向间隙(预压等级):

由于直线导轨的径向间隙能够极大地影响直线导轨的行走精度、负荷承载能力和刚性,因而根据用途选择适当的间隙就十分重要。一般说来,考虑到往复运动可能产生的振动和冲击,选择负间隙(即施加预压 ),就能对使用寿命和精度产生良好的影响。

所有型号的直线导轨(除了分离类型的HR、GSR和GSR-R型)的间隙,均在发货前按规定进行了调整,因此它们就不需要再加以预压调整。

预压(预载荷)是指事先施加到滚动体(钢球、滚柱)上的内部负荷,目的是要提高THK滑块的刚性。

精度等级:

按型号划分为普通级(无标记)、高级(H)、精密级(P)、超精密级(SP)以及超超精密级(UP)。
